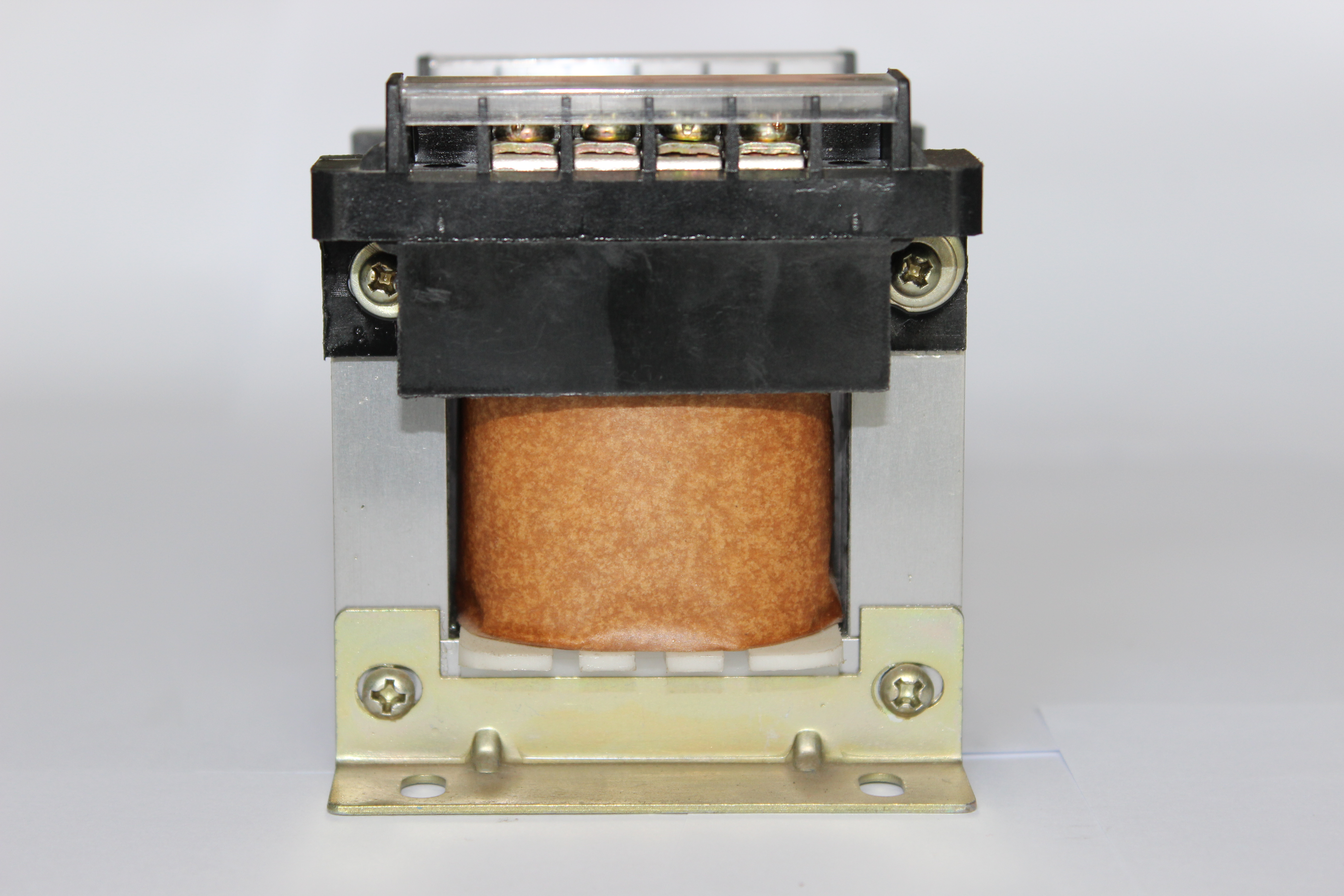

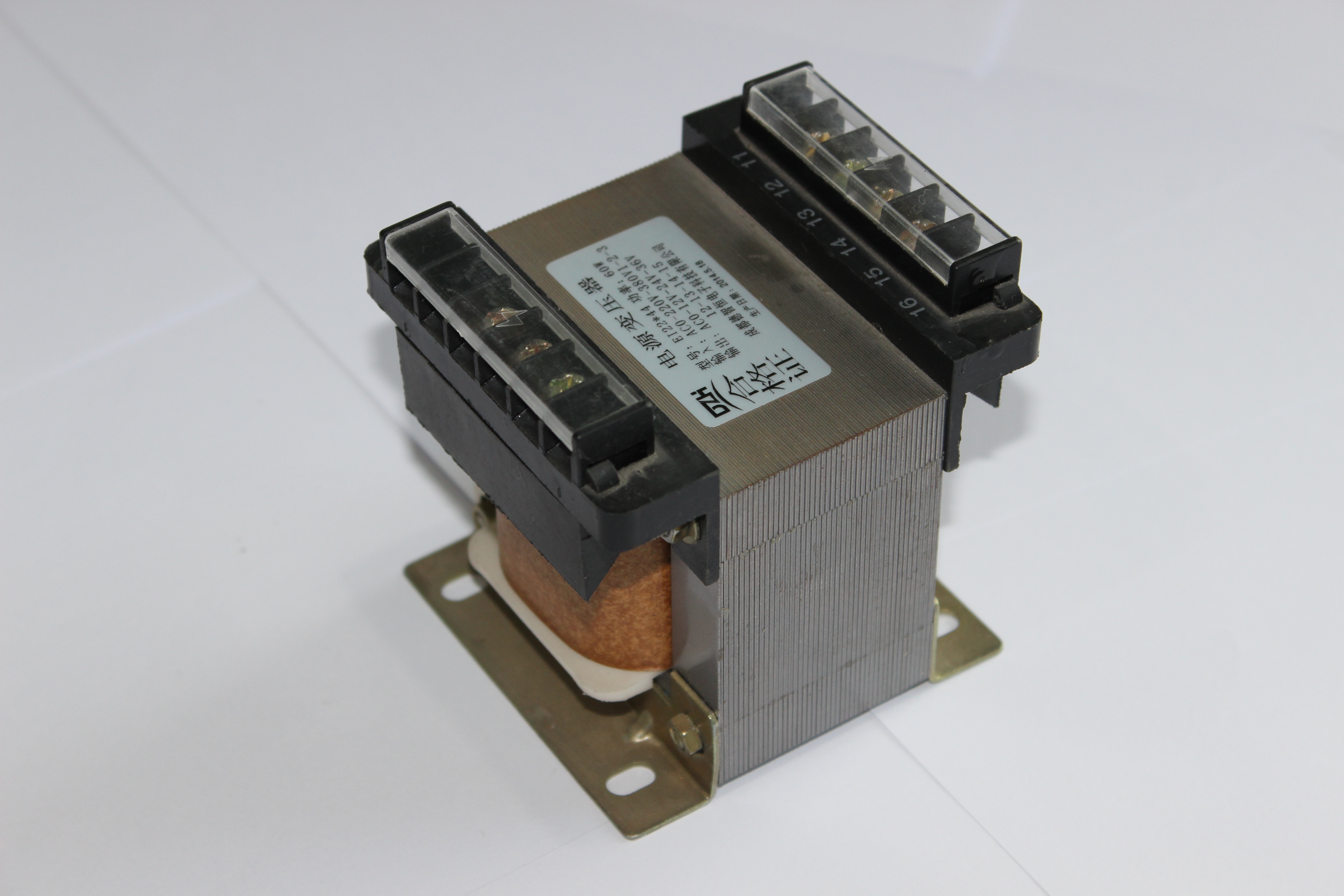

BK控制變壓器60W
本產品采用耐高溫的增強阻燃骨架、優質漆包銅線和高磁通密度的硅鋼片所組成。鐵芯為EI型鐵芯。功率大、效率高、成本低、溫升低、接線安全可靠、防護等級高、電氣性能好等特點,能夠的在額定負載下長期有效工作。適用于50~60Hz的交流電路中,廣泛應用于工業設備電源和安全隔離照明等等。


產品功率:60W 輸出電壓:按客戶需求
產品型號:60w EI22*44 BK控制變壓器 外形尺寸: 86*85*90
輸入電壓:AC220V 安裝尺寸:75*75
應用范圍:配電箱,工業設備等
生產流程: 繞線→包絕緣→插片→檢測→含浸→烘烤→檢測→貼標→裝箱
使用環境
1、周圍空氣溫度-5℃至+40℃,
2、安裝地點海拔不超過2000m;
3、變壓器在50厘米范圍內請不要放置其他易燃易爆物品,1厘米不要放置其他物品,確保變壓器有良好的散熱環境,保證安全。
請準確計算負載功率,切勿超載。輸出請勿短路,如無輸出時,請斷電一分鐘再通電使用。通電使用前,請仔細確認變壓器是否鏈接正確,嚴謹變壓器線路接反。
4、無劇烈震動和沖擊振動的地方
5、在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃的地方;
6、不受雨雪侵襲的場所。
產品特點:
BK控制變壓器型號列表(部分產品) |
型號 | 容量(VA) | 輸入電壓 | 輸出電壓 | 外形尺寸長寬高 | 安裝尺寸 |
EI28*40 | 80 | 按客戶需求生產 | 按客戶需求生產 | 86*85*90 | 75*75 |
EI28*50 | 100 |
|
| 86*95*90 | 75*75 |
EI32*48 | 150 |
|
| 96*100*105 | 84*84 |
EI35*55 | 200 |
|
| 105*95*88 | 93*83 |
EI35*65 | 300 |
|
| 105*113*102 | 95*86 |
EI40*63 | 400 |
|
| 120*120*119 | 107*103 |
EI40*70 | 500 |
|
| 120*127*118 | 110*107 |
EI40*80 | 600 |
|
| 120*137*118 | 110*117 |
EI50*70 | 800 |
|
| 150*140*143 | 133*128 |
EI50*80 | 1000 |
|
| 150*150*143 | 133*138 |
EI64*80 | 1500 |
|
| 196*180*190 | 165*135 |
EI64*100 | 2000 |
|
| 196*200*190 | 165*155 |
EI64*120 | 3000 |
|
| 196*220*190 | 165*175 |
EI76*100 | 4000 |
|
| 230*200*225 | 195*160 |
EI76*120 | 5000 |
|
| 230*225*225 | 195*185 |
EI80*120 | 6000 |
|
| 240*220*240 | 200*185 |
EI80*140 | 8000 |
|
| 240*245*240 | 200*210 |
備注: 1、外形尺寸為參考尺寸,如有特殊要求可以按要求定制 2、以上圖表全部為銅線繞制,如需鋁線需要單獨定制和說明 3、如用戶有特殊要求,本公司可代為設計制造 4、上表僅列明我廠部分產品型號,如需了解更多可致電:028-84374168 |
定制說明
用戶在購買產品時須知:
1、變壓器的基本型號規格,容量及數量。
2、變壓器的初、次級電壓。
3、提供初次級電壓時,同時提供各電壓的容量分配,或參考案例來選取合適型號規格的產品。
4、本公司產品外形和安裝尺寸僅供參考。如尺寸需要改變可在訂貨時特殊說明。
