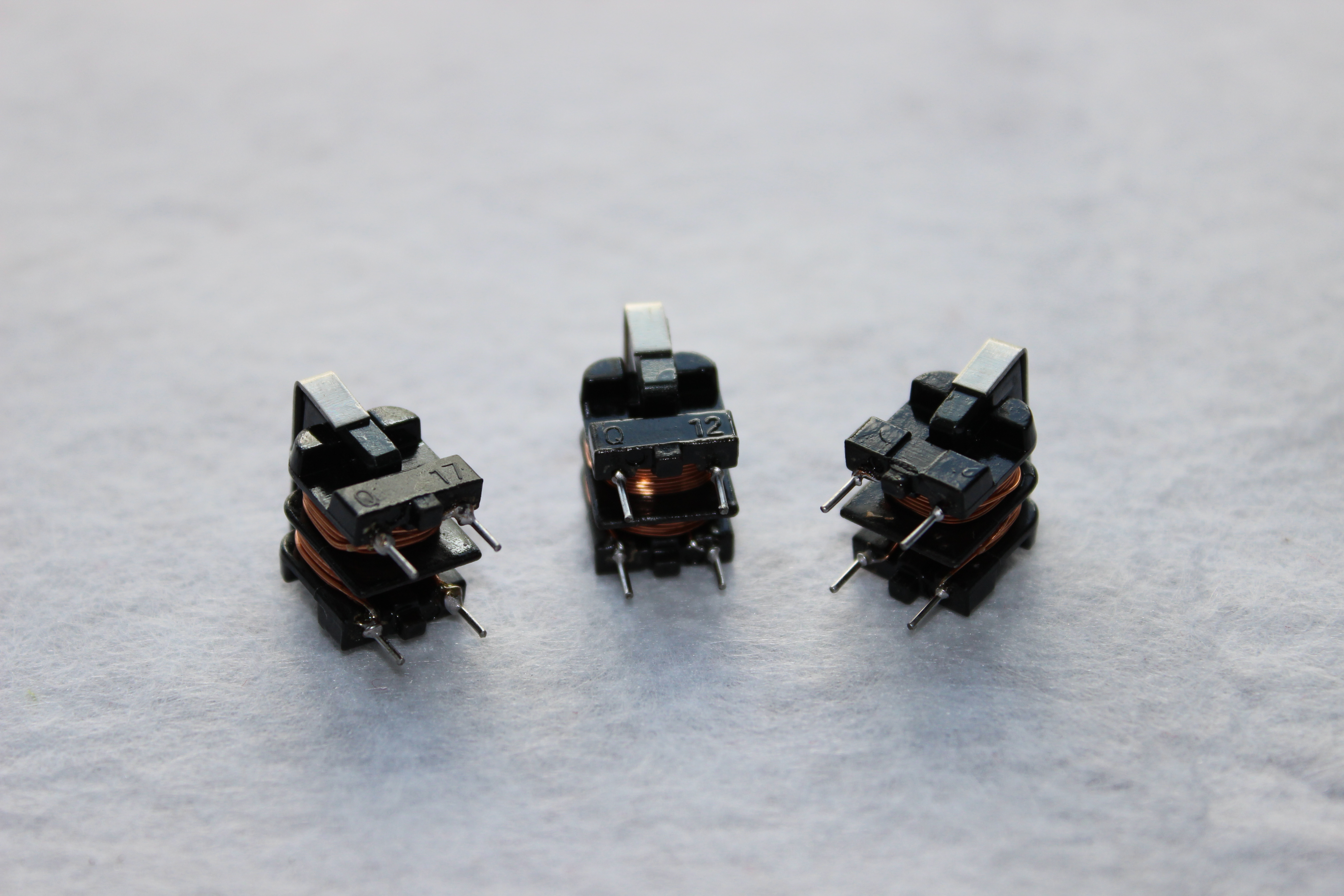

共模電感UU10.5
共模電感(Common Mode Choke)是一種用于抑制共模噪聲的電子元件,廣泛應用于電源、通信和信號線路中。以下是關于共模電感的一些關鍵點:
1. 工作原理
共模電感通過其繞組結構對共模噪聲產生高阻抗,從而抑制噪聲。它通常由兩個繞組組成,這兩個繞組在磁芯上繞制,方向相同。當共模噪聲通過時,兩個繞組產生的磁場相互增強,形成高阻抗,阻止噪聲傳播;而對于差模信號,磁場相互抵消,阻抗較低,信號可以順利通過。
2. 主要作用
抑制共模噪聲:共模電感主要用于濾除電路中的共模干擾,如電源線或信號線上的高頻噪聲。
提高電磁兼容性(EMC):通過減少共模噪聲,共模電感有助于設備滿足電磁兼容性要求,避免干擾其他設備或被干擾。
3. 應用場景
電源濾波:在開關電源、逆變器等設備中,用于濾除電源線上的共模噪聲。
信號線濾波:在通信線路(如USB、HDMI)中,用于抑制信號傳輸中的共模干擾。
電機驅動:在電機驅動電路中,用于減少電機產生的電磁干擾。
4. 關鍵參數
電感值:通常為幾微亨(μH)到幾毫亨(mH),具體取決于應用需求。
額定電流:電感能夠承受的最大電流。
頻率范圍:共模電感的有效頻率范圍,通常針對高頻噪聲(如幾十kHz到幾百M(fèi)Hz)。
直流電阻(DCR):繞組的直流電阻,影響功率損耗。
5. 選型注意事項
噪聲頻率:根據噪聲的頻率范圍選擇合適的電感。
電流需求:確保電感的額定電流大于電路中的最大電流。
安裝方式:根據電路板設計選擇適合的封裝形式(如貼片或插件)。
6. 與差模電感的區別
共模電感:抑制共模噪聲,對差模信號影響較小。
差模電感:抑制差模噪聲,通常用于電源輸入端的差模濾波。
總結
共模電感是抑制共模噪聲的重要元件,能夠有效提高電路的抗干擾能力和電磁兼容性。在實際應用中,需要根據噪聲特性、電流需求和頻率范圍等因素進行合理選型。
