1、工字電感概述
工字電感是一種常見的電感元件，因其磁芯形狀類似漢字“工”而得名。它廣泛應用于電子電路中，主要用于濾波、儲能、阻抗匹配等場合。

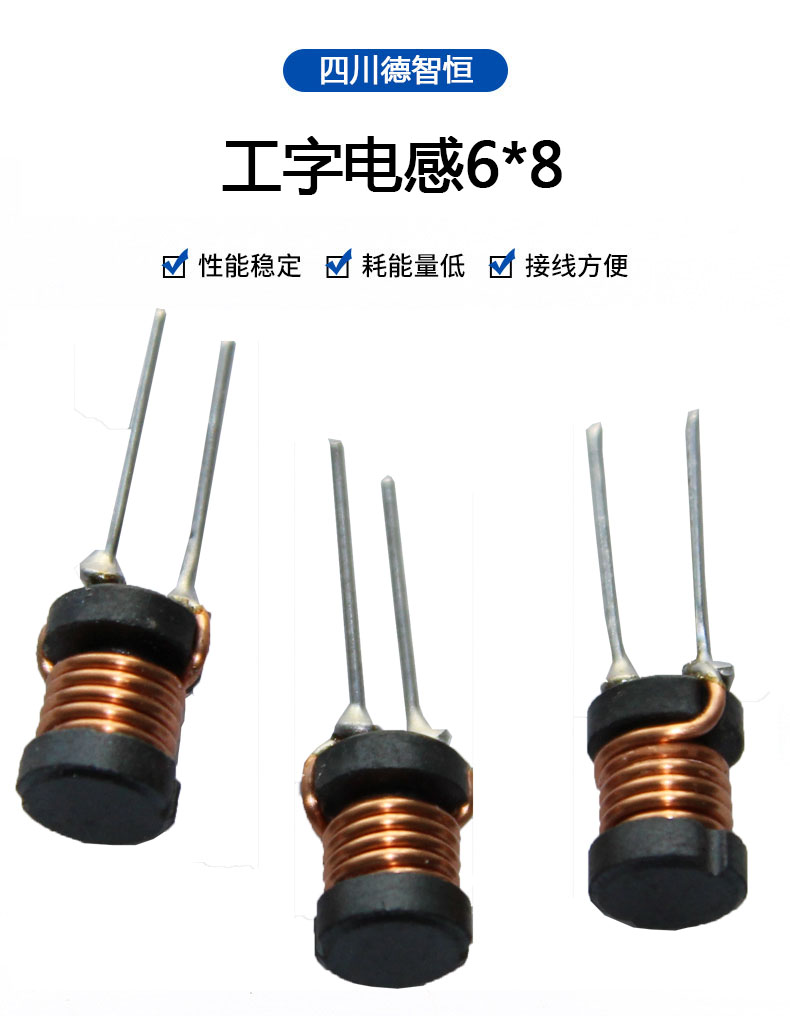

2、工字電感的結構
磁芯：通常由鐵氧體材料制成，形狀為“工”字形，提供高磁導率，增強電感效果。
線圈：繞在磁芯上的銅線，匝數決定電感量。
引腳：用于焊接在電路板上。
3、主要參數
電感量（L）：?jiǎn)挝粸楹嗬℉），常見范圍從微亨（μH）到毫亨（mH）。
直流電阻（DCR）：線圈的電阻，影響功耗和效率。
額定電流：電感能承受的最大電流，超過可能導致磁芯飽和或線圈損壞。
自諧振頻率（SRF）：電感的自諧振頻率，超過后電感特性會發生變化。
4、應用場景
電源濾波：用于DC-DC轉換器和開關電源，濾除高頻噪聲。
儲能：在開關電源中儲存和釋放能量。
阻抗匹配：用于射頻電路中，匹配阻抗以減少信號反射。
EMI抑制：減少電磁干擾，提高電路穩定性。
5、選型要點
電感量：根據電路需求選擇合適值。
額定電流：確保電感能承受電路中的最大電流。
尺寸：根據電路板空間選擇合適尺寸。
工作頻率：確保電感的自諧振頻率高于電路工作頻率。
6、優缺點
優點：
結構簡單，成本低。
適用于多種電路。
缺點：
體積較大，不適合高密度電路。
高頻性能不如其他類型電感。
總結
工字電感因其成本低、性能穩定，廣泛應用于電子電路中，尤其在電源管理和濾波方面表現突出。選型時需綜合考慮電感量、額定電流、尺寸和工作頻率等因素。
