磁環電感線圈扼流圈；抗扼交變電流的電感性線圈。利用線圈電抗與頻率成正比關系，可扼制高頻交流電流，讓低頻和直流通過。根據頻率高低，采用空氣芯、鐵氧體芯、硅鋼片芯等。用于整流時稱“濾波扼流圈”；用于扼制聲頻電流時稱“聲頻扼流圈”；用于扼制高頻電流時稱“高頻扼流圈”。用于“通直流、阻交流”，“通低頻、阻高頻”的電感線圈叫做高頻扼流圈。
扼流線圈的原理通俗地來說就是在電流通過時，線圈產生的磁場因自感會阻礙電流產生的磁場，從而使電流延遲通過。“低頻扼流線圈”因延遲的時間比交流電改變方向所需的時間長而阻止交流電通過。“高頻扼流線圈”延遲的時間小于低頻交流電改變方向所需的時間但大于高頻交流電改變方向所需的時間，因而低頻交流電可以通過而高頻交流電不能通過。
| 產品型號： | T2026/3026/5026/6826/8026/10626/13026 |
| 產品名稱： | 磁環電感線圈 |
| 產品特點： | 磁環電感線圈的特點：扼流線圈；頻率特性優良；良好的衰減特性；選材符合安規格標準；低漏磁(磁損) ；電感系列范圍：1mH-50mH以上(共模)、10uH-1mH以上(差模)；工作電壓：交流100-250V 50/60Hz以上；額定電流：交流0.1A-30A以上；絕緣耐壓：交流/直流500V-4,000V； 適用：電視影像配備(例如電視機和錄像機等)、辦公自動化配備、音響裝置配備、通訊設備、測量?jī)x器、馬達及其配備用。 |
|
| 磁環電感線圈的詳細資料： |
|
|

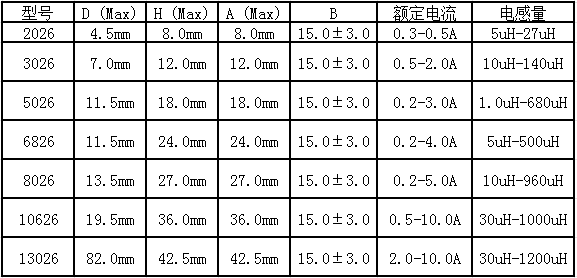

| 磁環電感線圈圖型及尺寸( SHAPE AND SIZE) ( 單位 mm ) |
 |
 |
