常見高頻變壓器有PQ型、RM型、EE型、EI型、EC/ER型、EEL型、EP型、EF型、EFD型、 EPC型、ETD型等;
特性及適用范圍：
EI、EE型變壓器，具有適用范圍廣、工作頻率高、工作電壓范圍寬、輸出功率大、熱穩定性能高等特點。廣泛用于程控交換機電源、液晶顯示電源、大功率UPS逆變電源、計算機電源及各種小型電子設備儀器。
ER、ERL、ETD型變壓器，具有損耗小、輸出功率大、工作頻率寬、溫升低、性能穩定等特點，廣泛用于程控交換機、彩色電視機電源、顯示器電源、電腦開關電源、精密儀器設備電源、DVD電源等。
RM、PQ型等變壓器，具有漏磁小、損耗低、分布電容小等特點，廣泛用于通訊類開關電源等。

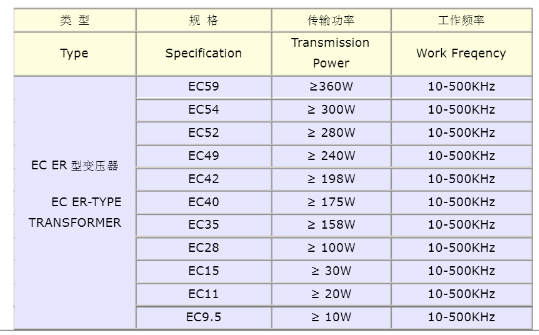

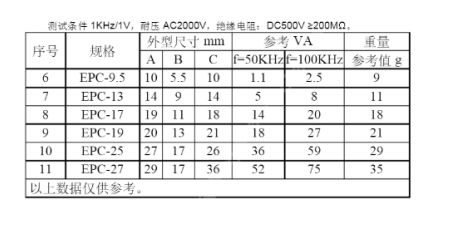

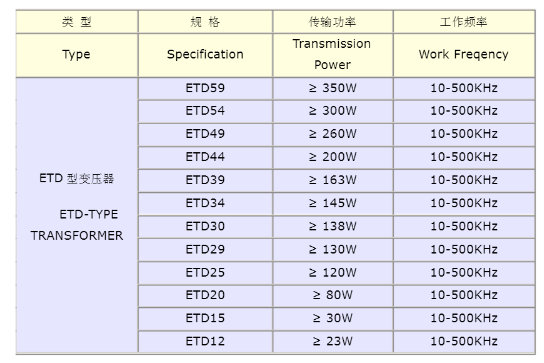

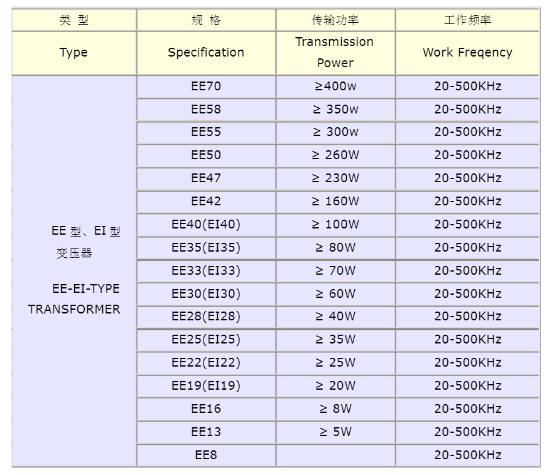

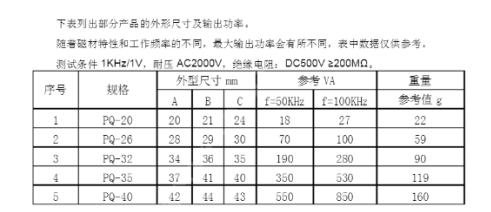

多種型號的傳輸功率與型號規格的對應關系如下：

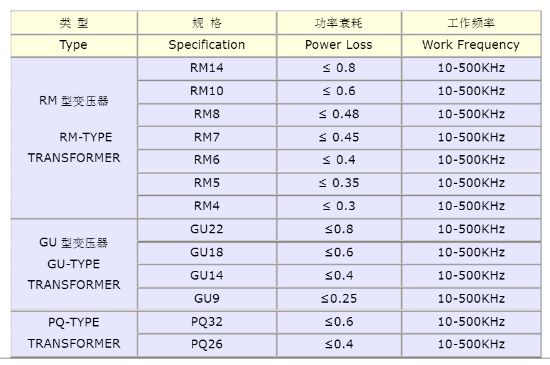

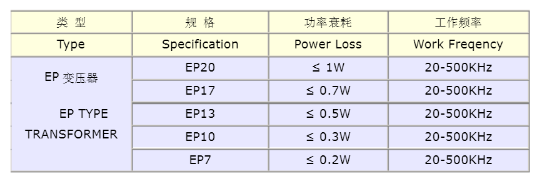

以下是幾種型號的功率損耗與型號規格對應的參照數據：

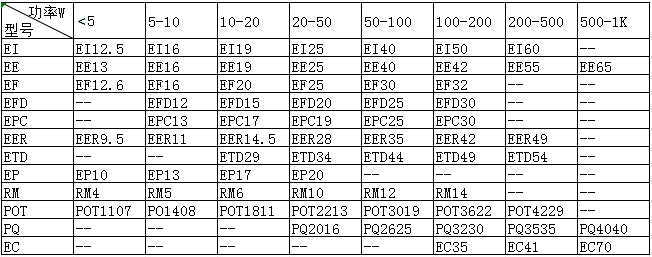

對于多大磁芯做多大功率，還有一個重要的變化因素影響，那就是頻率，根據多個大公司經驗總結參考如下：
頻率在50KHz的情況：
輸出功率推薦磁芯型號
0---10W
EFD15/EF16/EPC17/EE19/EF(D)20/EPC25/EF(D)25
10---20W
EE19/EPC19/EF(D)20/EE22/EI22/EF(D)25/EPC25
20---30W
EI25/EF(D)25/EPC25/EPC30/EF(D)30/ETD29/EER28
30---50W
EI28/EER28/ETD29/EF(D)30/EER35
50---70W
EER28/ETD34/EER35/ETD39
70---100W
ETD34/EER35/ETD39/EER40
頻率在100KHz的情況，輸出功率推薦磁芯型號：
功率選擇與頻率的相關性，我們用單端反激式變壓器磁芯的選擇公式來演示一下：
Ve =5555 *P/f
式中:Ve--為磁芯的體積:Ve=Ae*Le;單位為:毫米立方;
P--為輸入功率:單位為:瓦;
f--為開關頻率;單位為:千赫茲;
本公式假設:Bm=0.3T, Lg/Le=0.5%=氣隙長度/磁芯等效長度;
如果Lg/Le=氣隙長度/磁芯等效長度=1%時，又如何計算呢?(請考慮)
輸出功率、磁芯截面積和開關頻率決定氣隙，因為在反激式開關電源中氣隙的體積大小決定儲能的多少，頻率決定能量傳輸?shù)目炻?/span>;
如:EI25Ve=2050mm',Ae=42平方毫米,Le=49.4mm;f=40KHz;η=0.75;
Lg=0.005*49.4=0.247mm---氣隙長度
Pin =Ve*F/5555 =2050*40/5555 =14.76W;
Pout =η*Pin= 0.75*14.76 = 11.07W;
若:f=100KHz
則:
Pout= 11.07W*(100/40)=27.675W;
