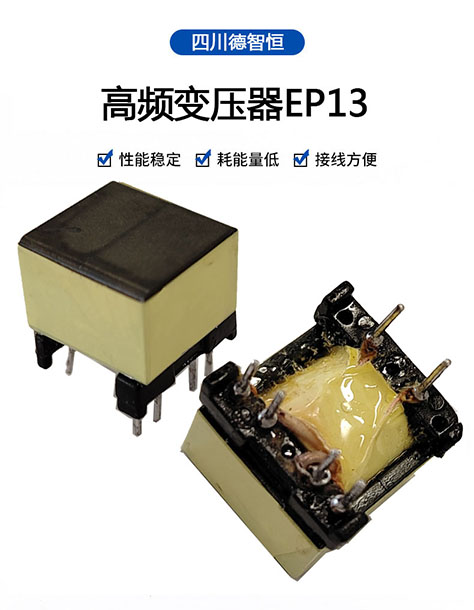

一. EP13高頻變壓器常用尺寸
型號 | 規格 | 長（mm） | 寬 | 高 | 排距 | 針距 | 針徑 |
EP10 | 臥式4+4 | 12 | 12 | 11.8 | 7.5 | 2.5 | 0.5 |
EP13 | 臥式5+5 | 13.8 | 13.5 | 10.6 | 10 | 2.5 | 0.6 |
EP13 | 臥式雙槽5+5 | 13.8 | 13.5 | 10.6 | 10 | 2.5 | 0.6 |
EP13 | 臥式雙槽2+2 | 13.8 | 13.5 | 10.9 | 10 | 2.5 | 0.6 |
EP13 | 臥式5+5貼片 | 17 | 12.8 | 10 | 17 | 2.5 | 0.4*0.7 |
EP13 | 臥式雙槽5+5貼片 | 13 | 12.8 | 10 | 17 | 2.5 | 0.4*0.7 |
以上為公司常用骨架樣式，其它款式暫未列入其中，歡迎咨詢。本公司可按客戶要求定制各種規格EP13高頻變壓器。
二. EP13高頻變壓器性能
1.工作頻率：20kHz-500KHz
2.輸出功率：0.5 to 7.5 W
3.工作溫度：-40℃ to +125℃
4.儲存溫度：-25℃ to +85℃
5.儲存濕度：30 to 95%
三.EP13高頻變壓器的特點
EP13高頻變壓器具有尺寸小，價格便宜，可靠性高的特點。EP型變壓器是一款高性能的高頻變壓器，它不僅休積小，功率較大，而且因?yàn)樗木€包大部分被磁芯屏蔽了起來，所以他的抗干擾能力和防輻射性能均非常高，同時由于這種屏蔽，其漏感和EMI參數也非常好，適用于要求非常高的開關電源等電子線路中。
四. EP13高頻變壓器的應用
EP13高頻變壓器常應用于數碼相機電源變壓器、DC-DC轉換器、驅動變壓器、電流互感器、開關電源共模電感、XDSL變壓器等。
